传感器
特点与用途
●电阻应变为敏感元件和集成电路
●精度高，性能稳定可靠；
●电刷供电，可测量正反两方向扭矩值
安装尺寸
参数表
额定量程 | Nominal (rated) torque Mnom | 220N.m |
输出灵敏度 | Nominal (rated) sensitivity | 1.0±20%mV/V |
输出方式 | Output mode | 0-5V/can自定义 |
| 非线性 | Non-linearity | 1.0%F.S. |
| 滞后 | Hysteresis | 1.0%F.S. |
| 重复性 | Repeatability | 0.5%F.S. |
| 蠕变（30分钟） | Creep(5min) | 0.5%F.S. |
| 温度对灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
| 温度对零点漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
| 输入电阻 | Input impedance | 2000±20Ω |
输出电阻 | Output impedance | 2000±10Ω |
绝缘电阻 | Insulation | ≥2000MΩ/50VDC |
激励电压 | Recommended excitation | 5V |
温度补偿范围 | Compensated temp range | -10~40℃ |
工作温度范围 | Operation temp range | -10-60℃ |
安全超载 | Safe overload | 120%F.S. |
极限超载 | Ultimate overload | 150%F.S. |
防护等级 | Protection class | IP65 |

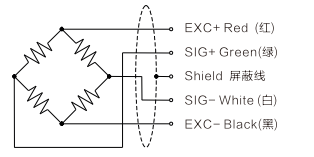

配线图 |
 |
