特点与应用
● 主要应用定值控制、重量变送传输、检重秤应用、包装应用、灌装应用、多种配料等应用
● 标配2路串口（RS232+RS232/485）
● 支持100M以太网通讯，支持MODBUS-RTU，MODBUS-TCP通讯
● OLED点阵显示显示，绿色，中文显示菜单或英文显示菜单
● 通过串口、PLC选件接口和以太网口远程配置参数、校秤、锁定键盘功能
● 选件接口
8路输入/12路输出选件板，PROFIBUS-DP选件板
4-20mA模拟量输出选件板
CC-LINK选件板，PROFINET选件板
● 控制器供电电源采用交流86~264VAC’整机损耗小于6W·面板式IP65防护，防尘式IP69K防护；隔爆式∶气体防爆和粉尘
● 应用领域：汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统。

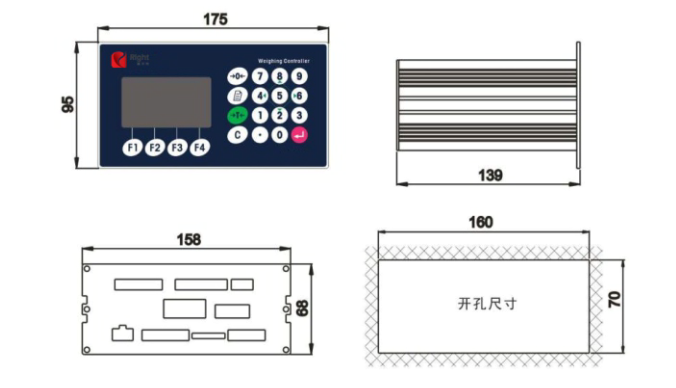

安装尺寸
参数表
参数 | Specifications | 技术指标/Technique |
显示窗口 | Display | 128X64 OLED 点阵显示，中英文显示菜单 |
可读性 | Display division | 150000d |
输出线性 | Output linear | <0.002% |
综合精度 | Comprehensive accuracy | 优于0.01% |
A/D转换速度 | A/D Conversion speed | ≤200次/秒times/second |
接受灵敏度 | Accept sensor | 0.1~+20mV |
输入负载 | Input load | 1-8只350Ω传感器cells |
通讯方式 | Communication | RS485--Modbus TCP |
升级通讯方式 | Upgrade Communication | 100Hz PROFIBUS-DP PLC数据更新速度 50Hz MODBUS-RTU、MODBUS-TCP通讯数据更新速度 |
满量程温度漂移 | Temp.effect on output | ≤10ppm/℃ |
零点温度漂移 | Temp.effect on zero | ≤10μV/℃ |
激励电压 | Excitation voltage | 5VDC |
电源供给 | Power supply | 86-264VAC |
整机功耗 | Power waste | ≤6W |
工作温度范围 | Operation temp range | -20X70℃ |
单件重量 | Weight approx | 0.5kg |
材料 | Material | Stainless Steel（防爆可选） |
防护等级 | IP Class | 面板式IP65防护，防尘式IP69K防护 |
